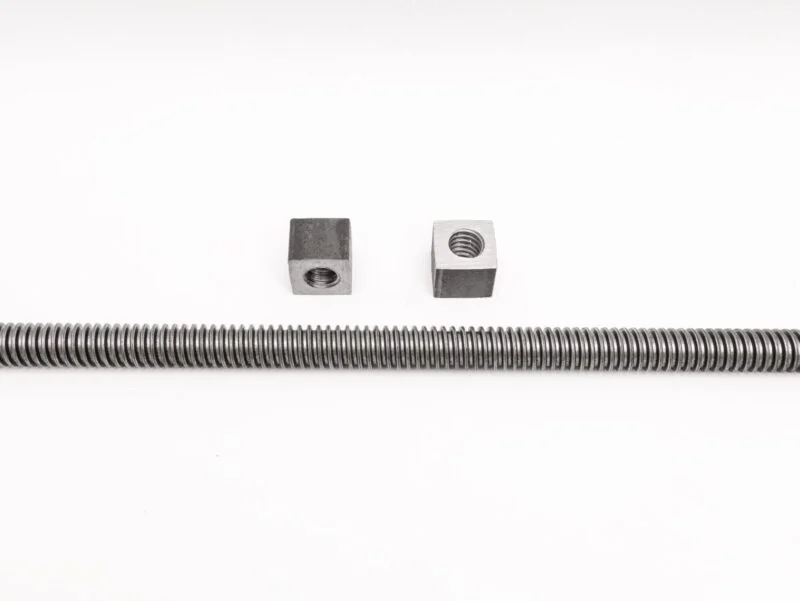

Навојна шипка со трапезним навојем

Код на производ: MD-CVT-0069

Трапезно вретено ради со одговарајуќом трапезном матицом и профилом навоја приближно квадратног облика. Преноси кретање во CNC машинама, аутомобилској опреми, хидраулици, аутоматизацији, роботици и дизалицама. ## Особине - Велика носивост - Издржљив профил навоја - Прецизно и поновљиво кретање - Самокочење при одговарајуќем кораку и углу - Претварање обртања во праволинијско кретање ## Димензии трапезног вретена | д (мм) | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 33 | 35 | 30 | 42 | |---|---|---|---|---|---|---|---|---|---|---|---|---| | п (мм) | 3 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | | л (мм) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | ## Димензии трапезне матице | д (мм) | 12 | 14 | 16 | 18 | 80 | 22 | 25 | 28 | 30 | 33 | 35 | 42 | |---|---|---|---|---|---|---|---|---|---|---|---|---| | с (мм) | 19 | 24 | 27 | 32 | 35 | 35 | 40 | 40 | 50 | 50 | 50 | 65 | | п (мм) | 3 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | | л (мм) | 18 | 18 | 22 | 25 | 30 | 32 | 35 | 40 | 50 | 50 | 50 | 60 | Вредности се задржане редоследом со изворног сајта; потребне димензии вретена и матице треба потврдити пре примени.
